AR眼镜全功能数据线束通常指一条极细、柔软、可集成 USB-C 接口的“一线通”线束，能在 1 m 左右长度内同时完成8K@60 Hz 视频（DP Alt Mode）、高速数据（USB3.2/4 20-40 Gbps）、数字音频（I²S/PDM/SLIMbus）、电源与快充（5-20 V，最高 100 W）、控制/中断信号（I²C、GPIO、传感器中断）的同步传输，无需额外转接器或供电模块 。

全功能数据线束关键技术

线材结构

采用 40 AWG 级极细同轴线（42#-46#）+ 编织屏蔽，单轴外径 ≈ 0.30 mm，整缆外径 2.2-3.2 mm，弯曲寿命 > 10 000 次，抗 EMI > 65 dB 。

连接器组合

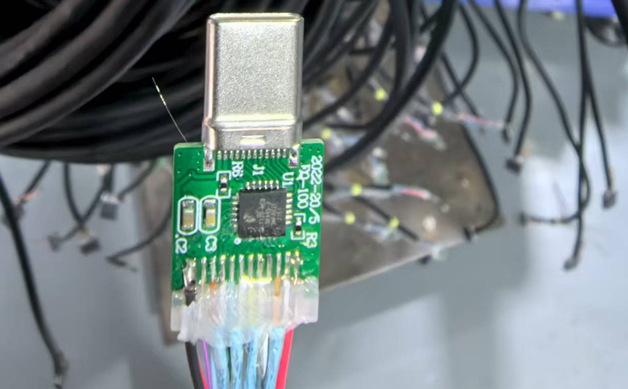

主机端：USB-C Full-Function 24 Pin，可选 90°弯头或磁吸款，支持 E-Marker 5 A 载流。

眼镜端：超小型 0.4 mm pitch 板端座（I-PEX 20680/20320、KEL USL20 等），高度 0.9-1.2 mm，可过转轴或滑轨 。

可选 Pogo-Pin 磁吸接口，实现 1 s 热插拔，避免长刮蹭 。

信号完整性设计

差分对 90 Ω ±5 %，同层屏蔽，TP < 0.05 mm skew；

DP 1.4 8K 眼图模板余量 > 20 %，USB4 20 Gbps BER < 1E-12；

电源回路单独屏蔽，压降 < 250 mV@3 A，温升 < 30 °C。

可靠性验证

摇摆：±90°、0.5 Hz、5000 次；

拉力：60 N 1 min，端子无退针；

高低温：-20 °C↔70 °C 4 h×10 循环，阻抗变化 < 5 %。

全功能数据线束选型方案

1、同轴数据线束：若眼镜内部空间极窄，优先选 I-PEX 20320 40 Pin＋42#同轴，穿轴直径 < 1 mm；

2、Pogo-Pin数据线束：若需要用户频繁插拔，可选磁吸 Pogo-Pin 版，插拔寿命 > 20 000 次；

3、快充数据线束：若需支持 100 W 快充，应加 E-Marker 芯片并采用 16 Pin 电源对，线径略增至 3.5 mm。
