HDMI Type-E 线缆是专为车载环境设计的“汽车级”高清线缆方案，与普通家用 HDMI（Type-A/C/D）相比，它在物理结构、电气指标和环境可靠性方面做了针对性强化。

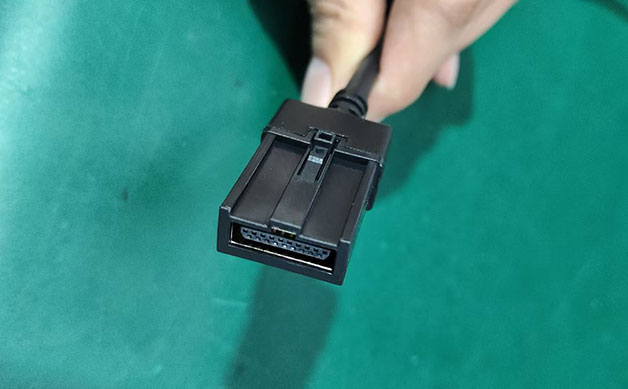

HDMI Type-E接口连接器（HDMI Type-E Connector）

1、引脚数：19 Pin，与 Type-A 完全对应，可向下兼容 1.4b 及以前的所有视频格式。

2、机械锁：插头两侧带金属 latch，插座对应带锁扣；插入后抗 50 N 拉扯，可在行车振动中保持接触。

3、外壳尺寸：比 Type-A 更宽大，方便做防水/防尘密封；主流厂牌给出 24 mm×12 mm 量级，具体以厂商图纸为准。

4、环境等级：

温度 −40 ℃ ~ +105 ℃（ISO 16750-4 车载等级）

随机振动 20 Hz-2 000 Hz、最大 50 m/s²；冲击 100 g/6 ms

密封 IP67（配硅胶圈），耐盐雾 48 h，符合 RoHS/REACH

5、电气速率：由于车规线材带宽限制，官方只保证 74.25 MHz TMDS 时钟（≈2.25 Gbps），对应 720p/1080i 60 Hz；但在 1 m 以内短线、选用 100 Ω±5 Ω 阻抗的高端线材时，实测可稳定跑到 1080p60（≈3 Gbps），部分主机能到 4K@30 Hz（≈6 Gbps），但不在规范承诺范围内。

HDMI Type-E线缆屏蔽等级：

1、无氧铜或镀锡铜，单芯 26-28 AWG（短线）或 24 AWG（2-3 m）

2、独立屏蔽：铝箔 + 85% 编织，特性阻抗 100 Ω±10 Ω

3、外被：TPE-U 或 PUR，耐油、耐 UV、低温弯折 −40 ℃ 通过 2 000 次

4、长度：可做长度约为 3 m。

HDMI Type-E线缆用途

1、汽车前排：中控主机 ↔ 仪表/抬头显示（短线 0.3-0.5 m）

2、汽车后排：扶手箱或顶灯处留 HDMI-E 母座，乘客插棒/游戏机，线长 1.5-2 m

3、汽车后备箱：蓝光播放器 ↔ 主机，走地板线槽 2-3 m
