HDMI2.1规范带来了更高的影像分辨率和刷新率的支持,其带宽也提高到了48Gbps,在4个通道上传输速度可达12Gbps,为了支持高带宽要求的HDMI2.1规范,新的线缆规范(Ultra High Speed)也被引入,加上认证的连接器,共同实现了无压缩的8K@60Hz高清影像传输,虽然是新线缆,但HDMI高清线依旧维持向下兼容,带来便捷、好用的高清连接线体验。
要制作符合要求的HDMI高清线,需要厂家做齐全的认证试验,尤其在把样品送去专业检测机构做认证前,都是需要做信号完整性的自我验证,也就是HDMI高清线质量检测,才能确保送样的稳定性,减少试错成本,这需要用到高频测试仪,对参数、眼图、阻抗等一一做出分析处理,确保线材在实机使用中也是符合规范要求。

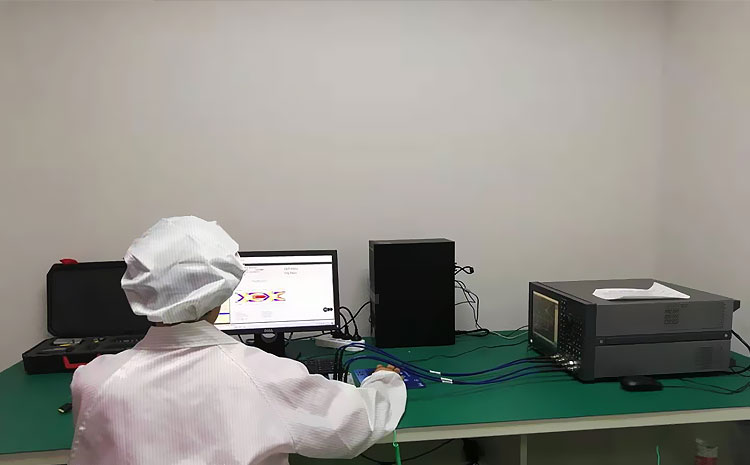

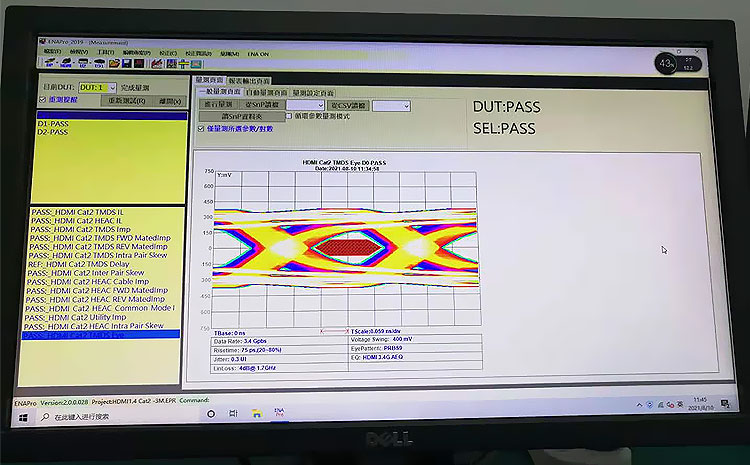

下图为测试中的眼图示意图:

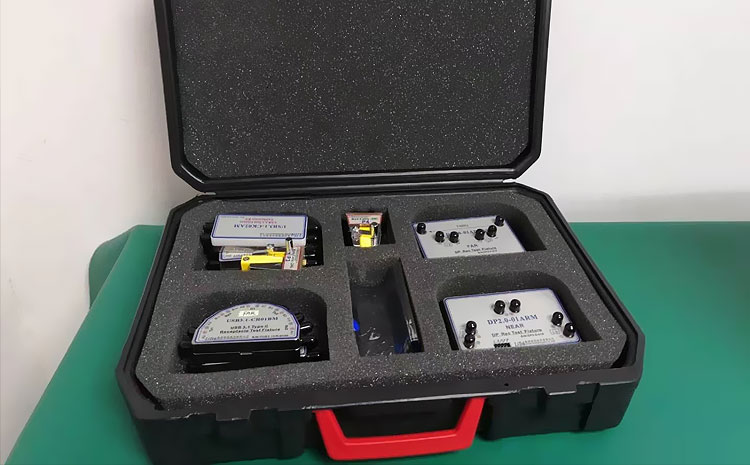

高频测试仪搭配不同的夹具,可实现对HDMI、DP、USB等线材进行检测,方便我们对不同线材进行测试。
拥有全套测试流程的不同设备,对厂家的质量保证是至关重要的,实机测试的低要求不能确保换设备后依旧有效,高要求的高频测试可以为我们提供一个可靠的评判标准,拥有高频测试设备的厂家更是不需要频繁往测试机构送样,提供高效的样品开发打样周期。
